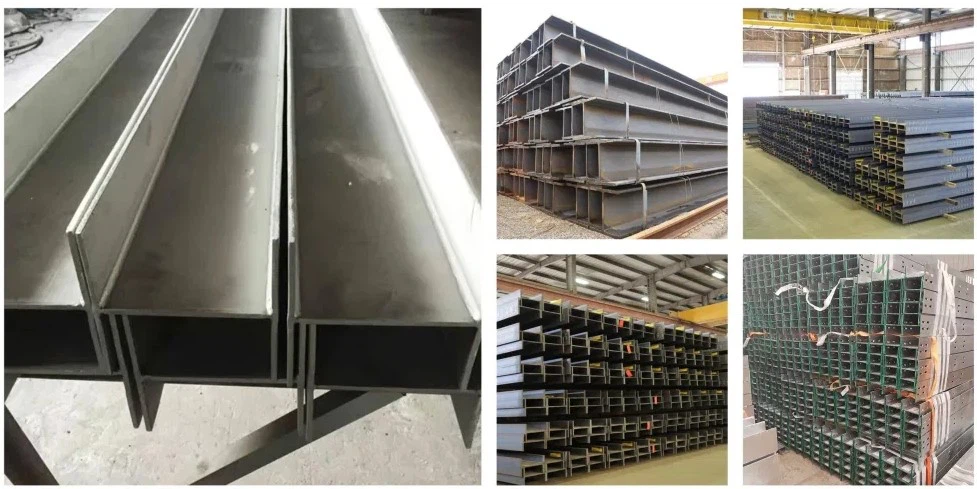

W14 × 34 Bentuk keluli struktur lebar
W14X34 H Seksyen Model Keluli Maksud
W: Berdiri untuk keluli luas, lebar bebibir adalah dekat dengan ketinggian web, bahagian silang adalah bentuk simetri "H", dan sifat-sifat mekanikal sangat baik.
14: Ketinggian nominal adalah kira -kira 14 inci (ketinggian sebenar perlu merujuk kepada spesifikasi tertentu).
34: Berat teoretikal per kaki panjang adalah kira -kira 34 paun (iaitu, 34 lb\/ft, ditukar kepada metrik kira -kira 50.6 kg\/m).
W14x34 Spesifikasi Saiz Rasuk Selari Selari (berdasarkan piawaian ASTM)
| parameter | Angka | Catatan |
|---|---|---|
| Ketinggian (h) | 13.7 inci (lebih kurang 348 mm) | Saiz sebenar bahagian dalam arah ketinggian |
| Lebar Flange (BF) | 6.72 inci (lebih kurang 170.7 mm) | Lebar flange sebenar |
| Ketebalan Web (TW) | 0. 34 inci (kira -kira 8.6 mm) | Ketebalan web |
| Ketebalan Flange (TF) | 0. 53 inci (kira -kira 13.5 mm) | Ketebalan bebibir purata |
| Kawasan keratan rentas (a) | 1 0. 0 inci persegi (kira -kira 64.5 sentimeter persegi) | Jumlah kawasan bahagian silang |
| Pusat Graviti Jarak (z) | Jarak dari pusat bebibir ke pusat web perlu dikira | Digunakan untuk pusat lokasi graviti dalam analisis struktur |
Ciri-ciri mekanikal W14x34 H-Beam (mengambil bahan A992 sebagai contoh)
| Petunjuk Prestasi | Angka | menggambarkan |
|---|---|---|
| Kekuatan hasil (σs) | Lebih besar daripada atau sama dengan 345 MPa (50 ksi) | Tekanan kritikal di mana bahan mula berubah secara plastik |
| Kekuatan tegangan (σb) | Lebih besar daripada atau sama dengan 450 MPa (65 ksi) | Tegasan tegangan maksimum yang boleh ditangguhkan oleh bahan |
| Pemanjangan (δ) | Lebih besar daripada atau sama dengan 18% (panjang tolok 50mm) | Ukuran kapasiti ubah bentuk plastik bahan |
| Modulus elastik (e) | 200 GPa (lebih kurang 29, 000 ksi) | Ukuran kekakuan bahan |
| Modulus ricih (g) | 79.3 GPa (lebih kurang 11,500 ksi) | Keupayaan bahan untuk menentang ubah bentuk ricih |
W14X34 Wide Flange H Skenario Aplikasi Beam
Struktur bangunan: Rasuk sekunder dan purlin struktur bingkai kecil dan sederhana, seperti sokongan lantai bangunan pejabat dan bangunan komersial; Joists atau ahli sokongan dalam struktur keluli ringan, digunakan untuk memindahkan beban ke rasuk utama atau lajur.
Peralatan Perindustrian: Platform mekanikal, kurungan atau pangkalan peralatan, sesuai untuk senario beban sederhana (seperti kurungan talian pengeluaran, balok penyimpanan).
Kejuruteraan Jambatan: Rasuk sekunder lorong bukan bermotor atau jambatan pejalan kaki, yang digunakan bersamaan dengan rasuk utama yang berat.
Struktur Sementara: Ahli-ahli Bearing Load dalam Sistem Sokongan Perancah dan Formwork Pembinaan.
GNEE STEEL GROUP
GNEE adalah pembekal rasuk H dengan 18 tahun pengalaman pengeluaran. Rasuk jenis H yang kami sediakan dihasilkan dengan ketat mengikut piawaian, telah meluluskan pensijilan kualiti, dapat memberikan sijil kualiti, dan menerima ujian pihak ketiga. Kami sentiasa bersedia untuk membantu anda dengan semua keperluan rasuk struktur anda.
Material Range : S235Jr H Beam, S275Jr keluli H Beam, S355Jr H Seksyen keluli, S355J 0 h berbentuk keluli, S355J2 H Struktur rasuk (meliputi gred keluli pembinaan konvensional), dan sebagainya.
